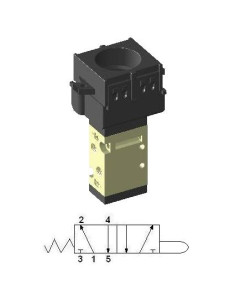

  1. Zawór sterowany przyciskiem 5/2 M5
    Zawór sterowany przyciskiem 5/2 M5 SKU: YPC-PMV110
    • przyłącze: M5
    • funkcja: 5/2
    201,36 zł 163,71 zł
    Dostępny

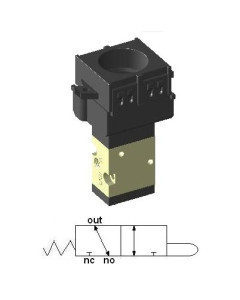

  2. Zawór sterowany przyciskiem 3/2 M5
    Zawór sterowany przyciskiem 3/2 M5 SKU: YPC-PMV160
    • przyłącze: M5
    • funkcja: 3/2
    191,55 zł 155,73 zł
    Dostępny

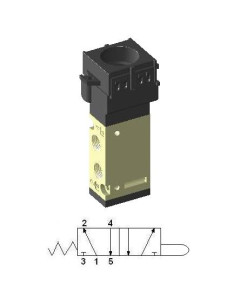

  3. Zawór sterowany przyciskiem 5/2 1/8″
    Zawór sterowany przyciskiem 5/2 1/8″ SKU: YPC-PMV210
    • przyłącze: G 1/8″
    • funkcja: 5/2
    243,42 zł 197,90 zł
    Dostępny

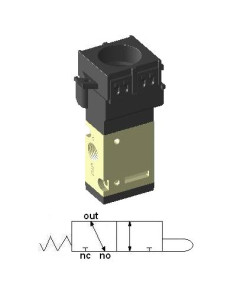

  4. Zawór sterowany przyciskiem 3/2 1/8
    Zawór sterowany przyciskiem 3/2 1/8 SKU: YPC-PMV260
    • przyłącze: G 1/8″
    • funkcja: 3/2
    242,31 zł 197,00 zł
    Dostępny

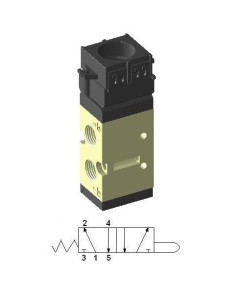

  5. Zawór sterowany przyciskiem 5/2 1/4″
    Zawór sterowany przyciskiem 5/2 1/4″ SKU: YPC-PMV410
    • przyłącze: G 1/4″
    • funkcja: 5/2
    243,54 zł 198,00 zł
    Dostępny

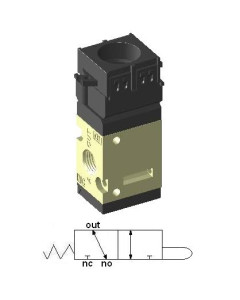

  6. Zawór sterowany przyciskiem 3/2 1/4″
    Zawór sterowany przyciskiem 3/2 1/4″ SKU: YPC-PMV460
    • przyłącze: G 1/4″
    • funkcja: 3/2
    242,31 zł 197,00 zł
    Dostępny

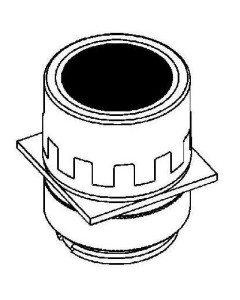

  7. Przycisk czarny
    Przycisk czarny SKU: FP-B-1
    27,06 zł 22,00 zł
    Dostępny
  8. Przycisk zielony
    Przycisk zielony SKU: FP-G-1
    39,29 zł 31,94 zł
    Dostępny

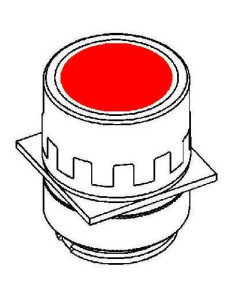

  9. Przycisk czerwony
    Przycisk czerwony SKU: FP-R-1
    39,29 zł 31,94 zł
    Dostępny

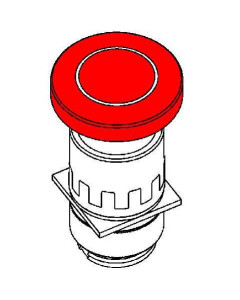

  10. Grzybek bez blokady
    Grzybek bez blokady SKU: MS-R-1
    27,06 zł 22,00 zł
    Dostępny

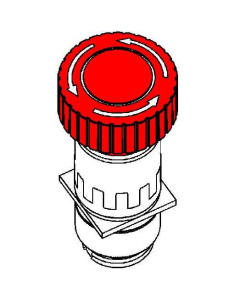

  11. Grzybek z blokadą
    Grzybek z blokadą SKU: MT-R-1
    48,71 zł 39,60 zł
    Dostępny

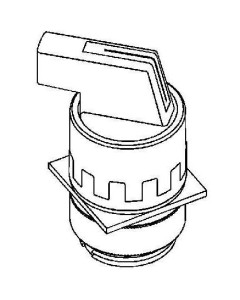

  12. Przełącznik z blokadą
    Przełącznik z blokadą SKU: SL-B-1
    27,06 zł 22,00 zł
    Dostępny

Produkty 12

Ustaw kierunek malejący

Zawory pneumatyczne z przyciskiem

Zawory z przyciskiem YPC serii PMV służą do ręcznego sterowania obwodem sprężonego powietrza i wymagają skompletowania z osobnym elementem uruchamiającym. Najpierw wybierz korpus o właściwej funkcji 3/2 lub 5/2 i przyłączu, a następnie przycisk, grzybek albo przełącznik. W ofercie Pneumatig znajdziesz warianty M5, G 1/8″ i G 1/4″ oraz elementy sterujące z blokadą i bez blokady. Kształt głowicy nie określa funkcji pneumatycznej zaworu.

Jak skompletować zawór PMV z przyciskiem?

Korpus zaworu rozdziela powietrze, natomiast głowica jest częścią obsługiwaną przez operatora. Sama głowica nie zastępuje zaworu z przyłączami. Przy zakupie sprawdź oba oznaczenia oraz sposób ich połączenia. Jest to istotne również przy wymianie części w istniejącym pulpicie: podobny kolor i średnica widocznej części nie potwierdzają zgodności mocowania ani skoku uruchamiającego.

Do wyboru elementu bez blokady służy m.in. czarny przycisk FP-B-1. W kategorii są także przyciski FP-G-1 w kolorze zielonym i FP-R-1 w czerwonym oraz czerwony grzybek MS-R-1 bez blokady. Jeśli obsługa wymaga mechanicznego utrzymania położenia, sprawdź grzybek z blokadą MT-R-1 lub czarny przełącznik SL-B-1. Przed zamówieniem zestawu potwierdź dopasowanie elementu sterującego do dokładnego wykonania korpusu.

Funkcja 3/2 czy 5/2?

Oznaczenie 3/2 opisuje trzy drogi i dwa położenia zaworu. Taką funkcję rozpatruje się przy zasilaniu i odpowietrzaniu pojedynczego przewodu roboczego, np. w sterowaniu odpowiednio dobranym siłownikiem jednostronnego działania lub wejściem pneumatycznym innego zaworu. Przed podłączeniem sprawdź symbol: ważne jest, które drogi są połączone w spoczynku oraz po naciśnięciu przycisku. Sama liczba 3/2 nie określa stanu normalnie otwartego lub zamkniętego.

  • YPC-PMV160: funkcja 3/2, przyłącze M5, przepływ podany na karcie 200 l/min przy 5 bar.
  • YPC-PMV260: funkcja 3/2, przyłącze G 1/8″, przepływ 700 l/min przy 5 bar.
  • YPC-PMV460: funkcja 3/2, przyłącze G 1/4″, przepływ 1000 l/min przy 5 bar.

Funkcja 5/2 oznacza pięć dróg i dwa położenia. Pozwala naprzemiennie zasilać dwa przewody robocze i odpowietrzać przeciwną stronę, dlatego jest stosowana do sterowania siłownikiem dwustronnego działania. Dobór musi uwzględnić wymagane zachowanie napędu w obu położeniach. Powrót zaworu nie oznacza automatycznie zatrzymania siłownika w aktualnym miejscu.

  • YPC-PMV110: funkcja 5/2, przyłącze M5, przepływ 200 l/min przy 5 bar.
  • YPC-PMV210: funkcja 5/2, przyłącze G 1/8″, przepływ 700 l/min przy 5 bar.
  • YPC-PMV410: funkcja 5/2, przyłącze G 1/4″, przepływ 1000 l/min przy 5 bar.

Powrót sprężynowy a blokada przycisku

Karty wymienionych korpusów PMV wskazują powrót sprężynowy. Trzeba jednak rozpatrywać działanie całego zestawu. Element bez blokady przestaje naciskać mechanizm po zwolnieniu przez operatora, natomiast element z blokadą utrzymuje zadane położenie do jego odblokowania. Jeżeli sygnał ma występować tylko podczas naciskania, wybór głowicy zatrzaskowej zmieni oczekiwany sposób obsługi.

Grzybek, czerwony kolor lub mechaniczna blokada nie wystarczają do zakwalifikowania zestawu jako urządzenia zatrzymania awaryjnego. Takie zastosowanie wymaga potwierdzenia przeznaczenia konkretnego elementu oraz oceny całego obwodu. Również brak cewki elektrycznej nie stanowi potwierdzenia dopuszczenia do strefy zagrożonej wybuchem.

Ciśnienie i przepływ: porównuj dokładne warianty

Dla sześciu wskazanych zaworów PMV aktualne karty Pneumatig podają zakres ciśnienia 0–8 bar oraz temperatury 5–60°C. Przy doborze do instalacji sprawdź rzeczywiste ciśnienie w miejscu zasilania, także jego możliwe wzrosty. Nie przyjmuj 10 bar jako dopuszczalnego ciśnienia tylko dlatego, że taka wartość występuje przy innych zaworach pneumatycznych.

Przepływy 200, 700 i 1000 l/min są podane na kartach przy 5 bar. Nie oznaczają takiego samego przepływu przy dowolnym ciśnieniu i obciążeniu. Karty nie podają w tym zestawieniu pełnych warunków pomiaru, dlatego do szczegółowego porównania z inną rodziną potrzebna jest dokumentacja przepływowa. Przy zasilaniu siłownika uwzględnij również średnicę i długość przewodów, złączki, drogę odpowietrzania oraz wymaganą prędkość ruchu. Większy gwint sam w sobie nie gwarantuje uzyskania zakładanego czasu cyklu.

Montaż panelowy i dane do zamówienia

Wymienione PMV są przeznaczone do montażu panelowego. Przed wykonaniem otworu sprawdź rysunek kompletnego zestawu: sposób zamocowania, miejsce pod panelem oraz dostęp do przyłączy i elementu sterującego. Oznaczenie przyłącza pneumatycznego nie jest wymiarem otworu montażowego. Nie dobieraj otworu na podstawie samego zdjęcia przycisku.

Podczas montażu kieruj się oznaczeniami portów i schematem zaworu. Przed rozłączeniem instalacji odetnij zasilanie, usuń ciśnienie i zabezpiecz maszynę przed niezamierzonym ruchem zgodnie z jej instrukcją. Po montażu sprawdź szczelność, reakcję na naciśnięcie oraz zachowanie po zwolnieniu lub odblokowaniu głowicy. Wymagania dotyczące przygotowania powietrza i smarowania ustal dla konkretnego wykonania.

Do zapytania do Pneumatig podaj funkcję 3/2 lub 5/2, przyłącze, ciśnienie, rodzaj odbiornika i wymagany sposób obsługi: chwilowy albo z utrzymaniem położenia. Przy wymianie dołącz symbol korpusu, oznaczenie głowicy, zdjęcia i wymiary zabudowy. Jeżeli potrzebujesz innego sposobu uruchamiania, porównaj zawory pneumatyczne sterowane mechanicznie. Pozwala to wybrać właściwą rodzinę przed doborem szczegółowego wariantu.
