Pneumatyczne Zawory Grzybkowe: Kompleksowy Przewodnik po Wyborze i Zastosowaniach Przemysłowych

W systemach automatyki przemysłowej pneumatyczne zawory grzybkowe stanowią niezbędne rozwiązanie ręcznego sterowania, zapewniające bezpieczne i efektywne zarządzanie przepływem sprężonego powietrza. Te komponenty, charakteryzujące się solidną konstrukcją i intuicyjną obsługą za pomocą przycisku grzybkowego, są fundamentalne w aplikacjach wymagających awaryjnego zatrzymania, blokady obwodów lub bezpośredniego sterowania ręcznego w polskich zakładach przemysłowych.

Czym jest Pneumatyczny Zawór Grzybkowy?

Pneumatyczny zawór grzybkowy to urządzenie sterowania kierunkowego uruchamiane ręcznie za pomocą przycisku o dużej, ergonomicznej głowicy, zazwyczaj w kolorze czerwonym dla funkcji awaryjnych. Ten typ zaworu umożliwia operatorowi szybkie i bezpieczne przerwanie lub przywrócenie przepływu sprężonego powietrza w obwodzie pneumatycznym, będąc szczególnie cenionym w zastosowaniach, gdzie bezpośrednia interwencja człowieka jest krytyczna dla bezpieczeństwa operacyjnego.

Konstrukcja przycisku typu "grzybek" ułatwia jego aktywację nawet w sytuacjach awaryjnych, gdy operator musi zareagować błyskawicznie. Zawory te występują typowo w konfiguracjach 3/2 lub 5/2 drożnych, umożliwiając różne strategie sterowania zgodnie z wymaganiami systemu.

Zasada Działania

Działanie pneumatycznego zaworu grzybkowego opiera się na mechanicznym przemieszczeniu wewnętrznego suwaka lub tarczy poprzez nacisk wywierany na przycisk grzybkowy. Po naciśnięciu przycisku zmienia się pozycja wewnętrznych kanałów, modyfikując kierunek przepływu sprężonego powietrza między portami wejściowym, wyjściowym i wydechowym.

Istnieją dwie główne modalności pracy:

• Działanie chwilowe: Zawór powraca do pozycji początkowej po zwolnieniu przycisku, dzięki wewnętrznej sprężynie.
• Działanie z blokowaniem: Przycisk pozostaje w pozycji aktywowanej do momentu ręcznego obrócenia w celu zwolnienia, zapewniając bezpieczną blokadę mechaniczną obwodu.

Ta ostatnia cecha jest szczególnie istotna w aplikacjach bezpieczeństwa, gdzie wymagane jest utrzymanie systemu zablokowanego do czasu zweryfikowania warunków jego wznowienia.

Zalety i Zastosowania Przemysłowe

Zawory mechaniczne typu grzybkowego oferują znaczące korzyści w polskich środowiskach przemysłowych:

• Bezpieczeństwo operacyjne: Ergonomiczna i widoczna konstrukcja ułatwia aktywację w sytuacjach awaryjnych.
• Niezawodność mechaniczna: Nie wymagając energii elektrycznej, działają nawet przy awarii systemu sterowania.
• Prostota konserwacji: Solidna konstrukcja z niewielką liczbą ruchomych części, redukująca potrzeby konserwacyjne.
• Zgodność z normami: Zaprojektowane zgodnie ze standardami bezpieczeństwa przemysłowego obowiązującymi w Polsce i UE.

Typowe zastosowania obejmują:

• Awaryjne zatrzymania na zautomatyzowanych liniach produkcyjnych
• Blokowanie siłowników pneumatycznych podczas konserwacji
• Ręczne sterowanie prasami i systemami mocującymi
• Dezaktywacja obwodów w maszynach pakujących
• Systemy bezpieczeństwa w przemyśle spożywczym i motoryzacyjnym

Rodzaje Zaworów Grzybkowych

Pneumatyczne zawory grzybkowe klasyfikuje się według kilku kryteriów technicznych:

Według Konfiguracji Dróg

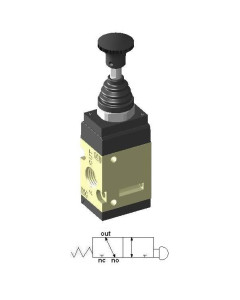

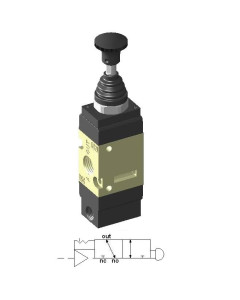

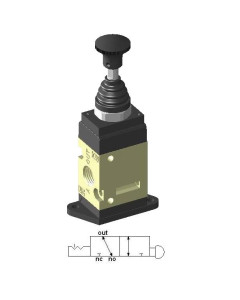

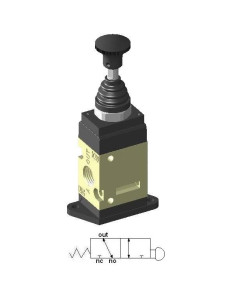

• 3/2 drożne: Odpowiednie do prostego sterowania siłownikami jednostronnego działania, z trzema portami i dwiema pozycjami.

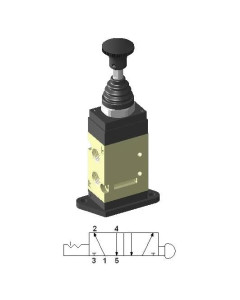

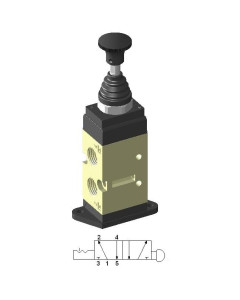

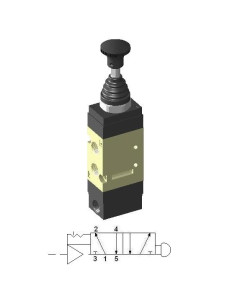

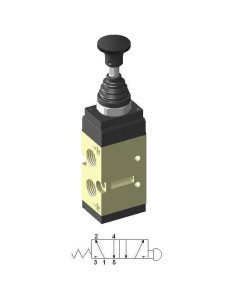

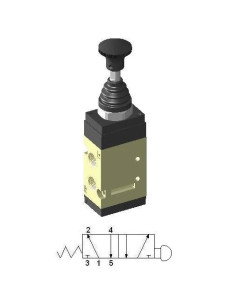

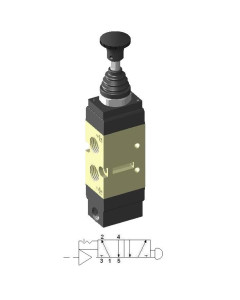

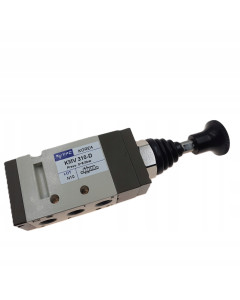

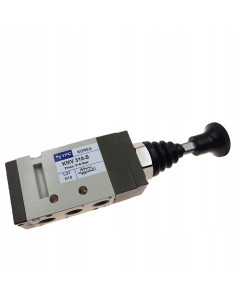

• 5/2 drożne: Zaprojektowane dla siłowników dwustronnego działania, oferujące pełne sterowanie dwukierunkowe.

Według Typu Powrotu

• Ze sprężyną: Automatyczny powrót do pozycji początkowej po zwolnieniu przycisku.

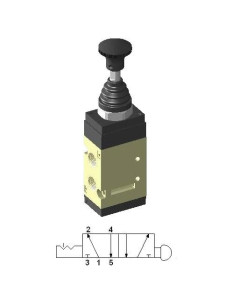

• Z blokowaniem: Pozostaje w pozycji aktywowanej do ręcznego zwolnienia poprzez obrót.

Według Rozmiaru i Przepływu

Dostępne w różnych rozmiarach nominalnych, od połączeń G1/8" do G1/2", wybieranych zgodnie z wymaganym przepływem i ciśnieniem roboczym systemu.

Kryteria Wyboru

Właściwy dobór pneumatycznego zaworu grzybkowego wymaga uwzględnienia kilku parametrów technicznych:

Ciśnienie Robocze

Sprawdzić, czy zawór wytrzymuje maksymalne ciśnienie systemu, typowo między 0 a 10 bar dla standardowych zastosowań przemysłowych. Niektóre aplikacje mogą wymagać zaworów wysokociśnieniowych do 16 bar.

Przepływ Nominalny

Obliczyć wymagany przepływ zgodnie z objętością powietrza, którą musi kontrolować zawór, wyrażany zazwyczaj w l/min przy ciśnieniu standardowym. Niewystarczający przepływ spowoduje straty wydajności w podłączonych siłownikach.

Typ Połączenia

Wybierać między połączeniami gwintowanymi (BSP, NPT) lub za pomocą złączek wtykowych, zgodnie z konfiguracją systemu i używanymi przewodami pneumatycznymi.

Warunki Środowiskowe

Uwzględnić temperaturę roboczą, ekspozycję na wilgoć, pył lub substancje chemiczne. Dla agresywnych środowisk określić materiały odporne lub wersje z ochroną IP65/IP67.

Funkcja Bezpieczeństwa

Dla zastosowań awaryjnego zatrzymania wybierać modele z blokowaniem mechanicznym spełniające normy bezpieczeństwa maszyn obowiązujące w Polsce i UE.

Instalacja i Konserwacja

Najlepsze Praktyki Instalacji

• Instalować zawór w pozycji dostępnej i wyraźnie widocznej dla operatora
• Stosować zespoły przygotowania powietrza dla zapewnienia czystego i nasmarowanego powietrza
• Aplikować odpowiedni uszczelniacz na połączenia gwintowane, unikając zanieczyszczenia wewnętrznego
• Weryfikować kierunek przepływu wskazany na korpusie zaworu
• Zapewnić mocne mocowanie mechaniczne za pomocą kołnierzy lub wsporników

Konserwacja Zapobiegawcza

Chociaż zawory grzybkowe wymagają niewielkiej konserwacji, zaleca się:

• Okresową inspekcję wizualną stanu przycisku i obudowy
• Miesięczną weryfikację funkcjonalną mechanizmu blokowania
• Czyszczenie zewnętrzne suchym sprężonym powietrzem
• Wymianę wewnętrznych uszczelek zgodnie ze specyfikacjami producenta
• Sprawdzanie braku wycieków za pomocą manometrów precyzyjnych

Rozwiązywanie Typowych Problemów

• Przycisk nie powraca: Sprawdzić sprężynę wewnętrzną lub nagromadzenie brudu w mechanizmie
• Wycieki powietrza: Sprawdzić uszczelki i uszczelnienia, rozważyć wymianę wkładu wewnętrznego
• Trudne uruchamianie: Nasmarować mechanizm kompatybilnym olejem pneumatycznym lub zredukować nadmierne ciśnienie
