Przewody pneumatyczne, węże do powietrza i zwijadła

Przewód pneumatyczny dobiera się do wymaganego przepływu, przyłączy i warunków pracy. W maszynie może to być kalibrowany przewód między zaworem a siłownikiem, a przy stanowisku warsztatowym — wąż wzmacniany, spirala lub zwijadło zasilające narzędzie. Pneumatig jest dystrybutorem pneumatyki w Polsce i oferuje te rozwiązania w różnych materiałach oraz wymiarach. Przy wyborze ustal obie średnice, długość, ciśnienie przy rzeczywistej temperaturze i sposób prowadzenia. Sam zapis „wąż 8 mm” nie określa jeszcze produktu.

Średnica wewnętrzna i zewnętrzna — jak odczytać wymiar?

W kalibrowanym przewodzie oznaczonym jako 8 × 5 mm pierwsza liczba opisuje zwykle średnicę zewnętrzną, a druga wewnętrzną. Nominalny wymiar zewnętrzny jest istotny dla gniazda złączki wtykowej. Przelot wewnętrzny wpływa na opory przepływu i objętość powietrza w przewodzie. Dla 8 × 5 mm grubość ścianki wynosi 1,5 mm, a dla 8 × 6 mm — 1 mm. Ta geometria nie wystarcza do wyznaczenia dopuszczalnego ciśnienia.

Kolejność wymiarów trzeba jednak sprawdzić w karcie. Przykładowo gumowy przewód wzmacniany SN-TG4 „10 × 19” ma 10 mm wewnątrz i 19 mm na zewnątrz. Przy króćcu wsuwanym w wąż znaczenie ma dopasowanie otworu, a sposób zacisku musi odpowiadać całemu połączeniu. Nie zamawiaj więc króćca 19 mm tylko dlatego, że taka liczba występuje w nazwie węża.

PU, PA, PE, PTFE czy guma?

Materiał pomaga zawęzić wybór, lecz parametry dotyczą konkretnego wykonania i wymiaru. Poniższe porównanie wskazuje kryteria doboru. Nie oznacza, że wszystkie średnice danej rodziny mają jednakowe ciśnienie robocze, temperaturę albo odporność chemiczną.

Rzeczywisty przykład PA to SN-PA-08 LONGLIFE 8 × 6 mm. Jego karta podaje ciśnienie pracy 19 bar przy 20°C, zakres temperatury od −40°C do +80°C i minimalny promień gięcia 40 mm. Nie oznacza to możliwości pracy przy 19 bar i +80°C jednocześnie. Dla takiego punktu potrzebne jest potwierdzenie dopuszczalnego ciśnienia w tej temperaturze. Parametrów tego przewodu nie przenosi się na inny PA ani na przewód PU o podobnej średnicy.

Ciśnienie robocze, temperatura i odporność na medium

Porównuj ciśnienie robocze wraz z temperaturą odniesienia. W przewodach z tworzyw dopuszczalne ciśnienie może obniżać się przy wzroście temperatury; korzystaj z charakterystyki właściwego wykonania. Uwzględnij temperaturę powietrza, otoczenia i sąsiedztwo gorących powierzchni. Ciśnienie rozrywające opisuje inne warunki niż normalna eksploatacja i nie jest nastawą, którą wolno przyjąć dla instalacji.

Cały zespół musi spełniać wymagania: przewód, złączka, uszczelnienie i ewentualne zwijadło. Wyższa wytrzymałość samego węża nie podnosi limitu słabszego elementu. Oprócz pracy ustalonej uwzględnij możliwe skoki ciśnienia. Przy doborze do chemikaliów podaj substancję, stężenie i temperaturę; informacja o odporności na olej nie jest zgodą na dowolny rozpuszczalnik.

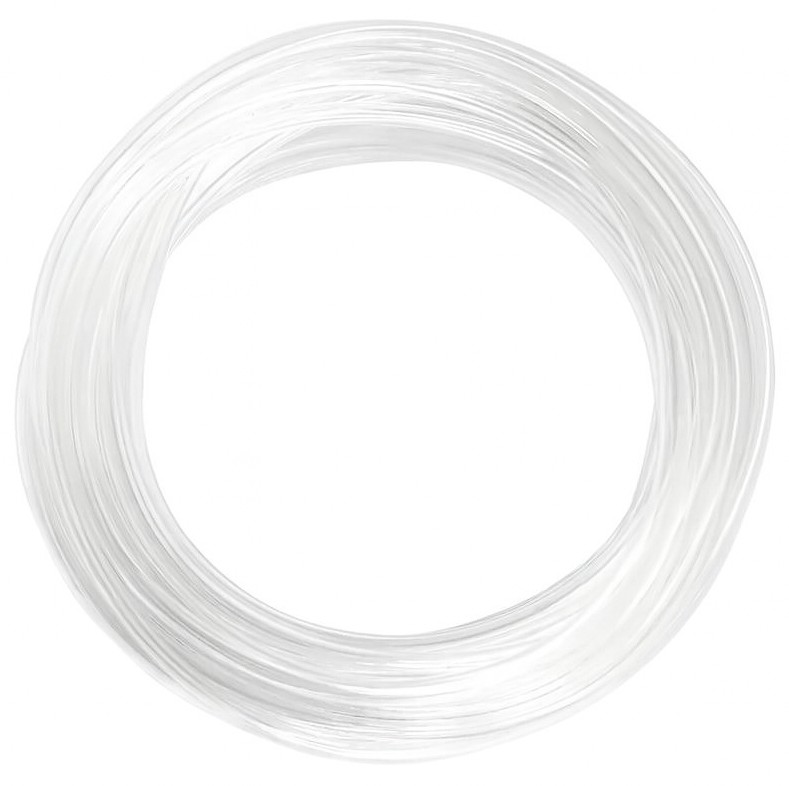

Oferta obejmuje również przewody PFA, FEP, silikonowe, techniczne PCV i wzmacniane PU. Każda z tych rodzin wymaga doboru według dokumentacji konkretnego produktu. Zastosowania spożywcze, antystatyczne, kontakt ze środkami myjącymi czy praca na zewnątrz wymagają odpowiednich potwierdzeń. Kolor lub nazwa polimeru nie dowodzą takich właściwości.

Jak długość węża wpływa na pracę narzędzia?

Podczas przepływu powietrza powstają straty ciśnienia w przewodzie i połączeniach. Zależą między innymi od długości, średnicy wewnętrznej i strumienia powietrza. Dlatego ciśnienie widoczne przy kompresorze nie przesądza o ciśnieniu dostępnym przy pracującym narzędziu. Odczyt bez poboru nie ujawnia strat występujących pod obciążeniem.

Przykład doboru: stanowisko oddalone o 4 m może potrzebować około 5 m węża po uwzględnieniu trasy i ruchu operatora. Zastosowanie 20 m tego samego węża zwiększa długość drogi przepływu. Jeśli narzędzie słabnie, sprawdź ciśnienie przy jego wejściu podczas pracy oraz przelot szybkozłączy i pozostałych elementów. Bez danych o poborze, średnicy i ciśnieniu nie da się uczciwie podać spadku w barach ani wskazać jednej średnicy dla wszystkich narzędzi.

Między zaworem a siłownikiem długość zwiększa także objętość przewodu napełnianą i opróżnianą w cyklu. Dobieraj trasę możliwie krótką, ale z zapasem potrzebnym na ruch i prawidłowe łuki. Zbyt ciasne zagięcie lub spłaszczenie może ograniczyć przepływ mimo poprawnego nominalnego wymiaru.

Złączki, kalibracja i montaż przewodu

Złączki wtykowe do pneumatyki wymagają zgodnego wymiaru zewnętrznego, tolerancji, materiału i stanu powierzchni przewodu. Złączki skręcane i króćce mogą wymagać znajomości obu średnic. Dokumentacja dostępnych przewodów PTFE zaleca połączenia skręcane i rozróżnia wersje o obniżonej tolerancji do złączek wtykowych. Nie należy uznawać każdego przewodu PTFE za zamiennik PU w istniejącym gnieździe.

Przed wymianą odetnij zasilanie i usuń ciśnienie z obsługiwanego odcinka. Końcówkę przewodu kalibrowanego przygotuj prostopadle, bez zgniecenia i rys. Po montażu sprawdź osadzenie, szczelność oraz cały zakres ruchu. Prowadzenie nie powinno wyrywać przewodu ze złączki ani ocierać go o krawędzie. Elastyczność materiału nie potwierdza dowolnej trwałości w prowadniku lub przy ciągłym zginaniu.

Przewód spiralny czy zwijadło?

Przewody spiralne pozwalają zmieniać położenie odbiornika i ograniczyć luźny odcinek na stanowisku. Sprawdź długość roboczą, opór rozciągania oraz zakończenia. Długość materiału użytego do spirali nie musi oznaczać takiego samego zasięgu użytkowego. W gotowym zestawie zweryfikuj profil szybkozłączy; sama zgodność gwintu nie potwierdza pasowania wtyku do gniazda.

Zwijadła pneumatyczne przechowują wąż na bębnie i ułatwiają jego rozwijanie. Przykładowy Mavel Roll Profi Open 860650 korzysta ze zwijania sprężynowego, ma wąż o średnicy wewnętrznej 10 mm i długości oznaczonej 16 + 2 m. Dobierając zwijadło, rozróżnij odcinek roboczy i przyłączeniowy, sprawdź oba zakończenia, mocowanie, mechanizm blokady oraz instrukcję kontrolowanego zwijania. Nie zakładaj, że oznaczenie „pneumatyczne” oznacza napęd bębna sprężonym powietrzem.

Krążki, przezroczystość i pozostałe zastosowania

Długość krążka i jednostka sprzedaży są osobnymi informacjami. SN-TG4 ma w karcie krążek 100 m i sprzedaż na metry. Przy zamówieniu sprawdź, czy potrzebna ilość będzie dostarczona w jednym odcinku. Nie przyjmuj jednej długości opakowania dla wszystkich materiałów i średnic.

Przezroczystość oceniaj dla wybranego koloru i wykonania. Powłoka, grubość ścianki oraz oplot mogą utrudniać obserwację wnętrza. Przewody ssąco-tłoczne stanowią odrębną grupę do doboru według transportowanego medium, wymaganego podciśnienia lub nadciśnienia i konstrukcji węża. Przeznaczenie do odciągu nie potwierdza przydatności do ciśnienia zasilającego narzędzie pneumatyczne.

Do doboru w Pneumatig przygotuj obie średnice, potrzebną długość jednego odcinka, medium, temperaturę, ciśnienie i pobór powietrza. Dodaj typ złączy, informację o ruchu oraz narażeniu na olej, promieniowanie UV, ostre krawędzie lub środki myjące. Przy wymianie pomocne będą oznaczenia starego przewodu i opis objawu, na przykład spadku wydajności narzędzia podczas pracy.
